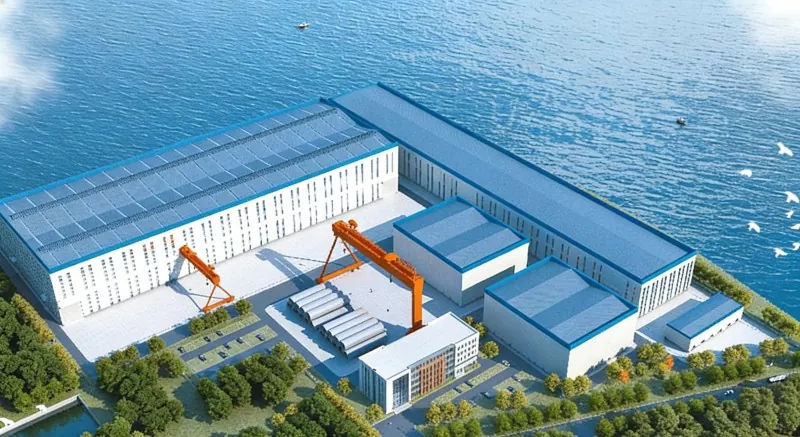

സ്റ്റീൽ സ്ട്രക്ചർ ഓഫ്‌ഷോർ വിൻഡ് പവർ ഫാക്ടറി

സ്റ്റീൽ ഘടന ഓഫ്‌ഷോർ വിൻഡ് പവർ ഫാക്ടറി കെട്ടിടങ്ങൾ ഓഫ്‌ഷോർ വിൻഡ് പവർ ഉപകരണങ്ങളുടെ നിർമ്മാണത്തിനായി പ്രത്യേകം രൂപകൽപ്പന ചെയ്ത കനത്ത വ്യാവസായിക ഫാക്ടറികളെ സൂചിപ്പിക്കുന്നു. അവയുടെ പ്രധാന ഘടന ഉരുക്ക് കൊണ്ടാണ് നിർമ്മിച്ചിരിക്കുന്നത്, വളരെ വലുതും ഭാരമുള്ളതുമായ ഘടകങ്ങളുടെ ഉത്പാദനം, അസംബ്ലി, ഗതാഗത ആവശ്യങ്ങൾ എന്നിവ നിറവേറ്റുന്നതിനായി തീരദേശ തുറമുഖങ്ങളിലോ ഡോക്കുകളിലോ അവ സാധാരണയായി സ്ഥിതിചെയ്യുന്നു.

ഞങ്ങളുടെ ചൈനീസ് ഫാക്ടറി ഒന്നിലധികം ഓഫ്‌ഷോർ കാറ്റ് പവർ പ്രോജക്റ്റുകൾക്ക് സ്റ്റീൽ ഘടന പരിഹാരങ്ങൾ നൽകിയിട്ടുണ്ട്, കൂടാതെ ചൈനയിലെ ഉയർന്ന നിലവാരമുള്ള സ്റ്റീൽ ഘടന വിതരണക്കാരിൽ ഒരാളുമാണ്.

ഘടനാപരമായ രൂപം

● ഹെവി സ്റ്റീൽ ട്രസ് ഘടന: ഇത് ഏറ്റവും സാധാരണമായ ഘടനാപരമായ രൂപമാണ്.

● ഹെവി പോർട്ടൽ ഫ്രെയിം: പൊതുവായ നിർമ്മാണത്തിനോ അസംബ്ലി വർക്ക് ഷോപ്പുകൾക്കോ ​​അനുയോജ്യം.

● lസ്റ്റീൽ ട്രസ്, നെറ്റ് ഫ്രെയിം ഘടനകൾ: വളരെ വലിയ സ്പാൻ അല്ലെങ്കിൽ സ്പെഷ്യലൈസ്ഡ് ഫംഗ്ഷൻ ഫാക്ടറികൾക്കായി ഉപയോഗിക്കുന്നു.

നാശ പ്രതിരോധവും കാറ്റ് പ്രതിരോധ രൂപകൽപ്പനയും

● കോറഷൻ പ്രൊട്ടക്ഷൻ സിസ്റ്റം: ഈ വ്യാവസായിക കെട്ടിടങ്ങൾ സമുദ്രത്തിനടുത്താണ് നിർമ്മിച്ചിരിക്കുന്നത് എന്നതിനാൽ, ചുറ്റുമുള്ള പരിസ്ഥിതി താരതമ്യേന ഈർപ്പമുള്ളതും കൂടുതൽ തീവ്രമായ കാലാവസ്ഥയുമാണ്. ഉരുക്കിൻ്റെ ഉപരിതല സംസ്കരണം കനത്ത നാശ സംരക്ഷണ കോട്ടിംഗ് സംവിധാനം സ്വീകരിക്കുന്നു.

● കാറ്റിൻ്റെ പ്രതിരോധം: തീവ്രമായ കാലാവസ്ഥയിൽ ഘടനാപരമായ സുരക്ഷ ഉറപ്പാക്കാൻ തീരപ്രദേശങ്ങളിൽ നൂറ്റാണ്ടിൽ ഒരിക്കൽ 50 അല്ലെങ്കിൽ 100 ​​വർഷങ്ങളിലെ കാറ്റ് ലോഡ് മാനദണ്ഡങ്ങൾക്കനുസൃതമായി കെട്ടിടം തന്നെ രൂപകൽപ്പന ചെയ്യേണ്ടതുണ്ട്.

ഉൽപ്പന്നത്തിൻ്റെ ഘടനാപരമായ ഘടകങ്ങൾ

പ്രധാന ഘടന

● സാധാരണയായി, ലാറ്റിസ് സ്റ്റീൽ നിരകളാണ് സ്വീകരിക്കുന്നത്. വലിയ ഉയരവും കനത്ത ക്രെയിൻ ടണ്ണും ഉള്ള സ്റ്റീൽ ഘടന ഓഫ്‌ഷോർ വിൻഡ് പവർ ഫാക്ടറിക്ക്, ലാറ്റിസ് സ്റ്റീൽ നിരകൾക്ക് കൂടുതൽ വളയാനുള്ള ശക്തിയുണ്ട്, കൂടാതെ കോളം ക്രെയിനിൻ്റെ ഭാരം താങ്ങാനും കഴിയും.

ക്രെയിൻ ബീം സിസ്റ്റം

● ക്രെയിൻ ബീമുകൾ സാധാരണയായി ഉയർന്ന ശക്തിയുള്ള വെൽഡഡ് സോളിഡ്-വെബ് I-ബീമുകൾ ഉപയോഗിക്കുന്നു, വിളവ് ശക്തി പലപ്പോഴും 355Pa അല്ലെങ്കിൽ 390Pa വരെ എത്തുന്നു.

പിന്തുണാ സംവിധാനം

● ഇൻ്റർ-കോളൺ സപ്പോർട്ടുകൾ എച്ച് ആകൃതിയിലുള്ള സ്റ്റീൽ, ആംഗിൾ സ്റ്റീൽ, റൗണ്ട് ട്യൂബുകൾ എന്നിവ ഉപയോഗിച്ച് നിർമ്മിക്കാം, സാധാരണയായി എക്സ് ആകൃതിയിലുള്ള രൂപത്തിൽ.

● മേൽക്കൂരയുടെ തിരശ്ചീന ശക്തി കൈമാറുന്നതിന് മേൽക്കൂരയിൽ തിരശ്ചീന പിന്തുണകൾ ക്രമീകരിക്കും.

● സ്റ്റീൽ ഫ്രെയിമുകൾക്കിടയിലുള്ള ശക്തികളുടെ സ്ഥിരത സംരക്ഷിക്കാൻ ലക്ഷ്യമിട്ടുള്ള സിസ്റ്റം സാധാരണയായി നിരകളുടെ മുകളിൽ ക്രമീകരിച്ചിരിക്കുന്നു.

ചുറ്റുപാട് ഘടന

● പർലിനുകൾ സാധാരണയായി ഹൈ-ഫ്രീക്വൻസി വെൽഡഡ് എച്ച് ആകൃതിയിലുള്ള സ്റ്റീൽ അല്ലെങ്കിൽ സി ആകൃതിയിലുള്ള സ്റ്റീൽ ഉപയോഗിക്കുന്നു.

● വാൾ ബീമുകൾ കൂടുതലും H-ആകൃതിയിലുള്ള സ്റ്റീൽ അല്ലെങ്കിൽ വലിയ C-ആകൃതിയിലുള്ള സ്റ്റീൽ ആണ്, കൂടാതെ കാറ്റ് ലോഡിലോ താപനില ഫലങ്ങളിലോ ഉള്ള പ്രധാന ഘടനയുടെ ലാറ്ററൽ വൈകല്യവുമായി പൊരുത്തപ്പെടുന്നതിന് സ്ലൈഡിംഗ് വഴി ബന്ധിപ്പിച്ചിരിക്കുന്നു.

പാരാമീറ്റർ (സ്പെസിഫിക്കേഷൻ)

ഉൽപ്പന്ന കേസ്

EIHE സ്റ്റീൽ സ്ട്രക്ചർ സംയുക്തമായി പങ്കെടുത്ത ലിഷാൻ വലിയ മെഗാവാട്ട് ഓഫ്‌ഷോർ കാറ്റാടി പവർ പ്രോജക്റ്റ് ചൈനയിലെ ഏറ്റവും വലിയ ഒറ്റ-ഓഫ്‌ഷോർ കാറ്റാടി വൈദ്യുതി പദ്ധതിയും വടക്കൻ ചൈനയിലെ ഏറ്റവും വലിയ ഓഫ്‌ഷോർ വിൻഡ് പവർ ക്ലസ്റ്ററുമാണ്. ഷാൻഡോങ് പ്രവിശ്യയിലെ വെയ്ഹായ് സിറ്റിയിലെ ലിഷാൻ സിറ്റിയുടെ തെക്കൻ കടൽ പ്രദേശത്താണ് ഇത് സ്ഥിതിചെയ്യുന്നത്. 150 മെഗാവാട്ട് (1.5GW) മൊത്തം സ്ഥാപിത ശേഷിയുള്ള മുഴുവൻ പദ്ധതിയും U1, U2 എന്നിങ്ങനെ രണ്ട് സ്വതന്ത്ര സൈറ്റുകളായി തിരിച്ചിരിക്കുന്നു.
