സ്റ്റീൽ ഘടനാപരമായ ഘടകങ്ങളിലേക്കുള്ള സമ്പൂർണ്ണ ഗൈഡ്: ദ്വിതീയ അംഗങ്ങളും കണക്ഷൻ വിശദാംശങ്ങളും

മുൻ ലക്കം പ്രാഥമിക ലോഡ്-ചുമക്കുന്ന അംഗങ്ങളുടെയും ബ്രേസിംഗ് & സ്റ്റെബിലിറ്റി അംഗങ്ങളുടെയും വിശദാംശങ്ങളും ലേഔട്ട് ഡ്രോയിംഗുകളും ചിത്രീകരിച്ചു.സ്റ്റീൽ ഘടനാപരമായഘടകങ്ങൾ. ഈ സെഷൻ ദ്വിതീയവും ഘടിപ്പിച്ചതുമായ ഘടകങ്ങളും കണക്ഷനുകളും ഘടനാപരമായ ഫിറ്റിംഗുകളും അവതരിപ്പിക്കുന്നതിലൂടെ തുടരുന്നു. സാധാരണ ലേഔട്ട് സ്ഥാനങ്ങളുടെ വിവരണങ്ങളും ഉരുക്ക് കെട്ടിടങ്ങളിലെ ഓരോ ഘടകങ്ങളുടെയും പൂർണ്ണമായ ലിസ്റ്റുകളും ചുവടെയുണ്ട്.

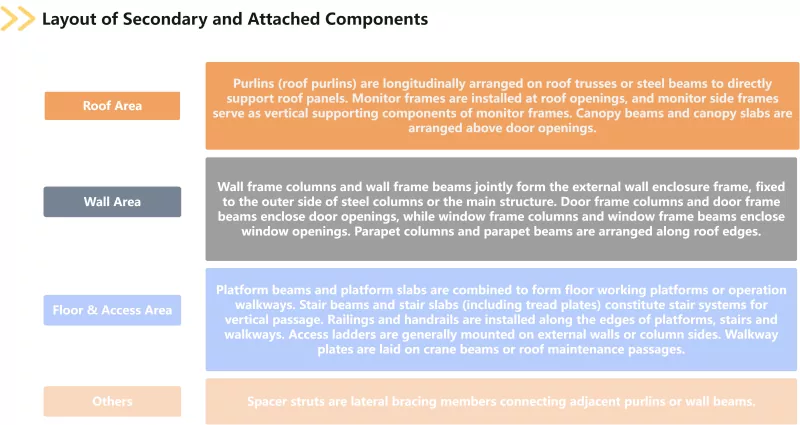

ദ്വിതീയവും ഘടിപ്പിച്ചതുമായ ഘടകങ്ങളിൽ പർലിനുകൾ, മതിൽ ഫ്രെയിം കോളങ്ങൾ, മതിൽ ഫ്രെയിം ബീമുകൾ, മോണിറ്റർ ഫ്രെയിമുകൾ, മോണിറ്റർ സൈഡ് ഫ്രെയിമുകൾ, സ്റ്റെയർ ബീമുകൾ, സ്റ്റെയർ സ്ലാബുകൾ, പ്ലാറ്റ്ഫോം ബീമുകൾ, പ്ലാറ്റ്ഫോം സ്ലാബുകൾ, റെയിലിംഗുകൾ, ഹാൻഡ്‌റെയിലുകൾ, ആക്‌സസ് ഗോവണി, നടപ്പാത പ്ലേറ്റുകൾ, സ്‌പെയ്‌സർ സ്‌ട്രറ്റുകൾ, ഡോർ ഫ്രെയിം കോളങ്ങൾ, ഡോർ ഫ്രെയിമുകൾ, ജാലക ചട്ടക്കൂടുകൾ ആകാം സ്ലാബുകൾ, പാരപെറ്റ് നിരകൾ, പാരപെറ്റ് ബീമുകൾ. പർലിനുകളെ റൂഫ് പർലിനുകളായും മതിൽ പർലിനുകളായും തിരിച്ചിരിക്കുന്നു, അതേസമയം സ്റ്റെയർ സ്ലാബുകൾ ട്രെഡ് പ്ലേറ്റുകളെ മൂടുന്നു. എൻക്ലോഷർ, പാസേജ്, ഡേലൈറ്റിംഗ്, വെൻ്റിലേഷൻ തുടങ്ങിയ കെട്ടിട പ്രവർത്തനങ്ങൾ ഏറ്റെടുക്കുന്നത്, ദ്വിതീയവും ഘടിപ്പിച്ചിരിക്കുന്നതുമായ ഘടകങ്ങൾ പ്രധാന ഘടനയിലേക്ക് കാറ്റ് ലോഡുകളും മഞ്ഞ് ലോഡുകളും മറ്റ് ലോഡുകളും കൈമാറുന്നു. ഉരുക്ക് കെട്ടിടങ്ങളുടെ സമഗ്രതയും സേവന പ്രവർത്തനങ്ങളും ഉറപ്പാക്കുന്ന ഒഴിച്ചുകൂടാനാവാത്ത ഭാഗങ്ങളാണ് അവ.

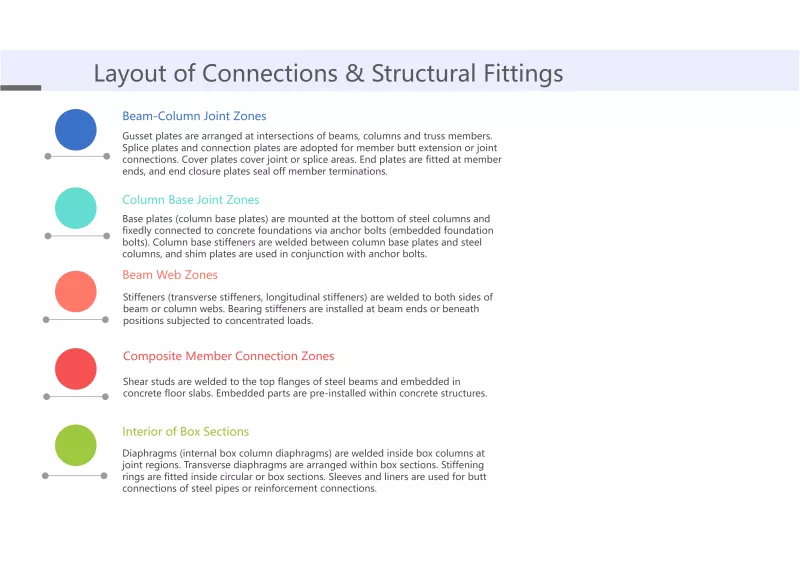

കണക്ഷനുകളിലും ഘടനാപരമായ ഫിറ്റിംഗുകളിലും ഗസ്സെറ്റ് പ്ലേറ്റുകൾ, സ്റ്റിഫെനറുകൾ, ബെയറിംഗ് സ്റ്റിഫെനറുകൾ, ഷിം പ്ലേറ്റുകൾ, കണക്ഷൻ പ്ലേറ്റുകൾ, സ്‌പ്ലൈസ് പ്ലേറ്റുകൾ, കവർ പ്ലേറ്റുകൾ, എൻഡ് ക്ലോഷർ പ്ലേറ്റുകൾ, എൻഡ് പ്ലേറ്റുകൾ, ബേസ് പ്ലേറ്റുകൾ, കോളം ബേസ് സ്റ്റിഫെനറുകൾ, കോളം ആങ്കർ ബോൾട്ടുകൾ, ഉയർന്ന കരുത്തുള്ള ബോൾട്ടുകൾ, സാധാരണ ബോൾട്ടുകൾ, ബോൾട്ടുകൾ സ്ലീവ്, ലൈനറുകൾ, സ്റ്റിഫനിംഗ് വളയങ്ങൾ, ഡയഫ്രം, തിരശ്ചീന ഡയഫ്രം. സ്റ്റിഫെനറുകൾ തിരശ്ചീന സ്റ്റിഫെനറുകളും രേഖാംശ സ്റ്റിഫെനറുകളും ആയി തിരിച്ചിരിക്കുന്നു; അടിസ്ഥാന പ്ലേറ്റുകളിൽ കോളം ബേസ് പ്ലേറ്റുകൾ ഉൾപ്പെടുന്നു; കോളം ആങ്കർ ബോൾട്ടുകൾ എംബഡഡ് ഫൗണ്ടേഷൻ ബോൾട്ടുകൾ എന്നും അറിയപ്പെടുന്നു; ഷിയർ സ്റ്റഡുകളെ സ്റ്റഡ് കണക്ടറുകൾ എന്നും വിളിക്കുന്നു; ഡയഫ്രങ്ങൾ ബോക്സ് നിരകൾക്കുള്ള ആന്തരിക ഡയഫ്രങ്ങളെ കവർ ചെയ്യുന്നു. ഒരു സുപ്രധാന വിഭാഗമായിഉരുക്ക് ഘടനഘടകങ്ങൾ, കണക്ഷനുകൾ, ഘടനാപരമായ ഫിറ്റിംഗുകൾ എന്നിവ എല്ലാ ലോഡ്-ചുമക്കുന്ന അംഗങ്ങൾക്കും ഫലപ്രദമായി ഏകോപനത്തിൽ പ്രവർത്തിക്കാൻ കഴിയുമോ എന്നും ലോഡ് ട്രാൻസ്ഫർ പാത തുടർച്ചയായതും വിശ്വസനീയവുമാണോ എന്ന് നേരിട്ട് നിർണ്ണയിക്കുന്നു.

ഇതുവരെ, സ്ട്രക്ചറൽ കോമ്പോസിഷൻ പ്രകാരം തരംതിരിച്ച സ്റ്റീൽ ഘടനാപരമായ ഘടകങ്ങളുടെ നാല് പ്രധാന വിഭാഗങ്ങളെല്ലാം ക്രമീകരിച്ചിട്ടുണ്ട്. മേൽപ്പറഞ്ഞ എല്ലാ ഘടകങ്ങളും ഉരുക്ക് കെട്ടിടങ്ങളുടെ നിർമ്മാണ ഡ്രോയിംഗുകളിൽ വരച്ചിരിക്കുന്നു, ഘടനാപരമായ കണക്കുകൂട്ടൽ റിപ്പോർട്ടുകളിൽ ശക്തി വിശകലനത്തിൽ ഉൾപ്പെടുത്തുകയും പൂർത്തിയാക്കിയ ഘടനകളിൽ സ്ഥിരമായി നിലനിർത്തുകയും ചെയ്യുന്നു. വ്യത്യസ്ത പ്രോജക്റ്റ് തരങ്ങൾക്കനുസരിച്ച് ഘടകങ്ങളുടെ സംയോജനം വ്യത്യാസപ്പെടുന്നു. ഓരോ തരത്തിലുള്ള ഘടകങ്ങളുടെയും പ്രവർത്തനപരമായ സ്ഥാനവും ലേഔട്ട് യുക്തിയും സംബന്ധിച്ച ശരിയായ ധാരണ കൃത്യമായ അളവ് ബില്ലുകൾ കംപൈൽ ചെയ്യുന്നതിനും സമഗ്രമായ യൂണിറ്റ് വിലകൾ ന്യായമായും നിർണ്ണയിക്കുന്നതിനുമുള്ള ഒരു മുൻവ്യവസ്ഥയാണ്, കൂടാതെ സ്റ്റീൽ ഘടനകളുടെ രൂപകൽപ്പന ഉദ്ദേശ്യം സുരക്ഷിതവും വിശ്വസനീയവുമായ ഭൗതിക കെട്ടിടങ്ങളാക്കി മാറ്റാൻ കഴിയുമെന്ന് ഉറപ്പാക്കുന്നതിനുള്ള അടിത്തറയാണ്.
